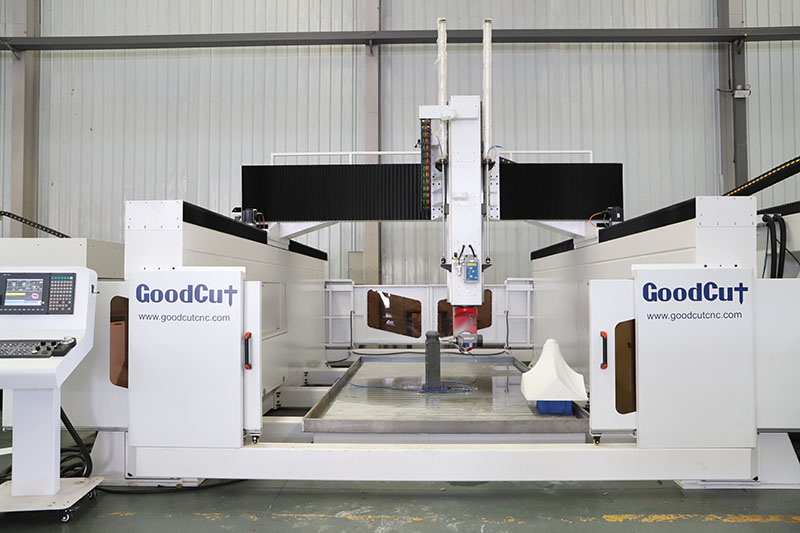

Routeur CNC 5 axes ATC de haute gamme pour travaux de gravure sur bois, pierre, moules et aluminium

  • Routeur CNC ATC
  • Machine à 5 axes

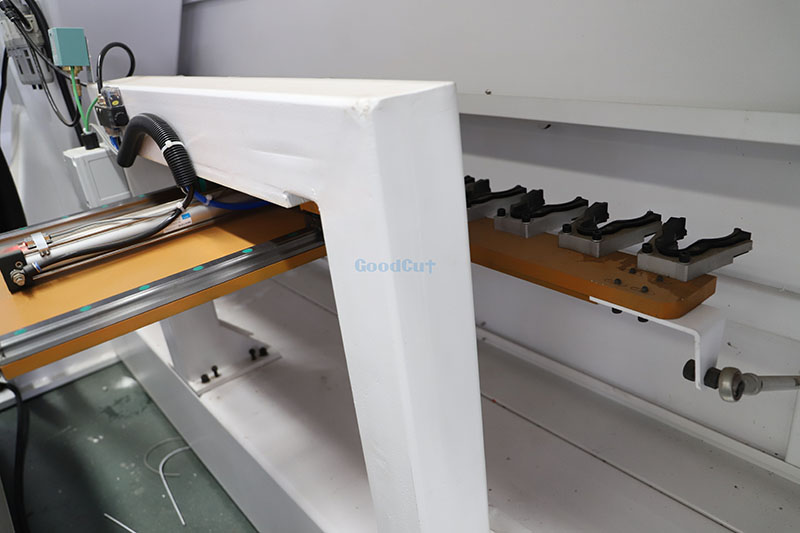

  • Changeur d'outils automatique
  • Magasin d'outils linéaire/disque 12 pièces
  • Note: Routeur CNC ATC 5 axes haut de gamme, très adapté aux travaux de gravure et de traitement du bois, du moule, de la pierre et des métaux tendres
  • Interrogation   Courrier électronique

Routeur CNC 5 axes ATC de haute gamme pour travaux de gravure sur bois, pierre, moules et aluminium

Caractéristiques

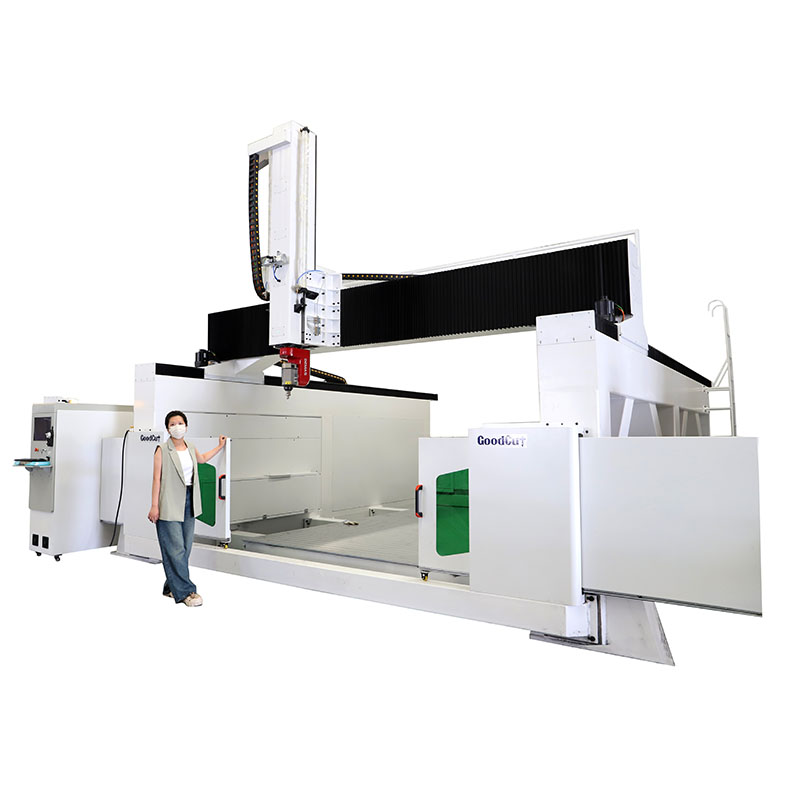

Il s'agit d'un routeur CNC à 5 axes spécialement conçu pour graver des pièces tridimensionnelles complexes. Ce routeur CNC à 5 axes présente les caractéristiques d'un moulage intégré, d'une bonne rigidité, d'une bonne stabilité, d'une précision de traitement élevée, d'un fonctionnement stable, d'un fonctionnement pratique et de fonctions puissantes.
* Avec système de contrôle SYNTEC, haute précision d'usinage et hautes performances.
* Déplacement élevé de l'axe Z, ce qui le rend très approprié pour le traitement de surfaces tridimensionnelles à grande échelle.
* Changement d'outil automatique, améliore considérablement la qualité et l'efficacité.

Paramètres

Modèle

GC2040 - Routeur CNC 5 AXES 360 degrés

Working size

1300*2500*1000mm

1500*3000*1000mm

2000*3000*1000mm

2000*4000*1000mm

la taille peut être personnalisée

Structure

 Portique et structure robustes

Système de contrôle

Le système de contrôle Taiwan SYNTEC prend en charge 5 axes et la fonction ATC

Broche

Broche HITECO 10 kW, etc.

Vitesse de broche

0-24000rpm

Surface de la table

Tableau des rainures en T

Système de conduite

Servomoteur Taiwan SYNTEC 1,5 kW

Rail de guidage

Crémaillère hélicoïdale pour axes X et Y, vis à billes Taiwan TBl pour déplacement Z, double guidage linéaire Taiwan HLWIN n° 35 pour axe Y, 4 guides linéaires n° 35 pour axe Y.

Guide linéaire Taiwan HLWIN n° 35 pour axes X et Z

Dépoussiéreur

Capot anti-poussière pour axe, capot de collecte de poussière et tuyau pour collecteur de poussière

Onduleur

Onduleur chinois BEST / Fuling / Delta

Transmission de l'axe Z

Vis à billes TBl de Taiwan de haute précision

Collet

ER32 / BT30 / BT40

Pince rotative

φ600X2500mm

Tension de fonctionnement

AC380 50HZ/60HZ triphasé ou AC220 50/60HZ monophasé

Facultatif

Dispositif rotatif

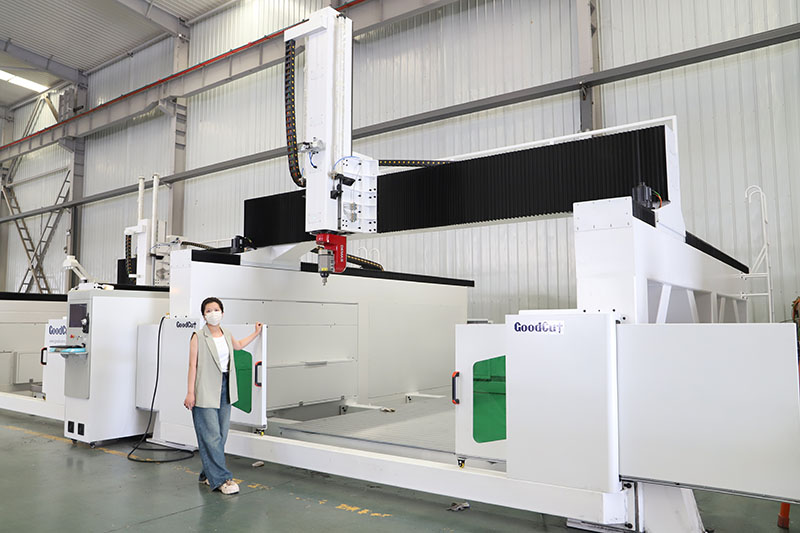

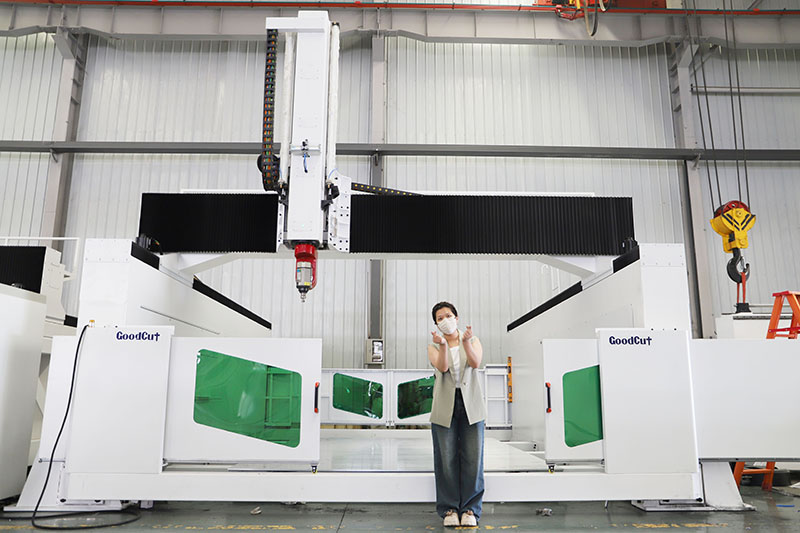

Adopte la conception de la structure industrielle robuste, assurer la résistance et la rigidité du corps de la machine.


2. Standard avec table à vide matricielle à indépendante 6 zones à haute résistance. Adapté au traitement de différentes tailles.

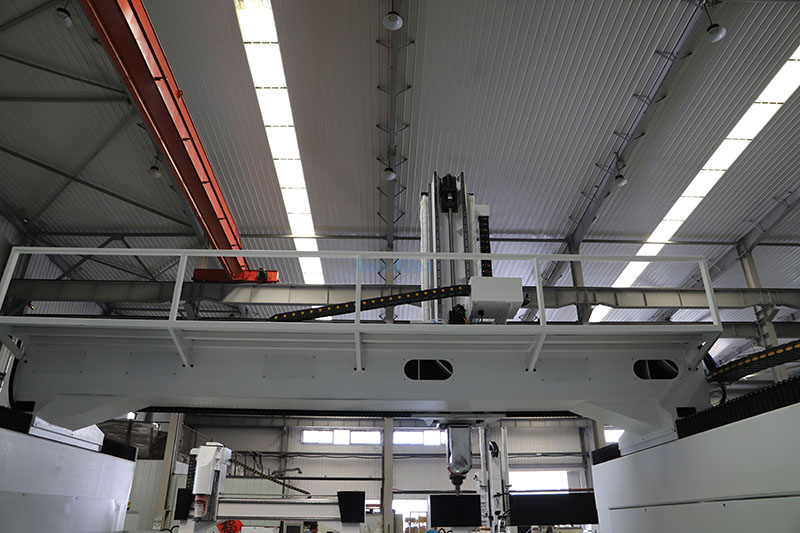

3. Adoptez la structure de transmission du portique, pour garantir une vitesse rapide et un rendement élevé.

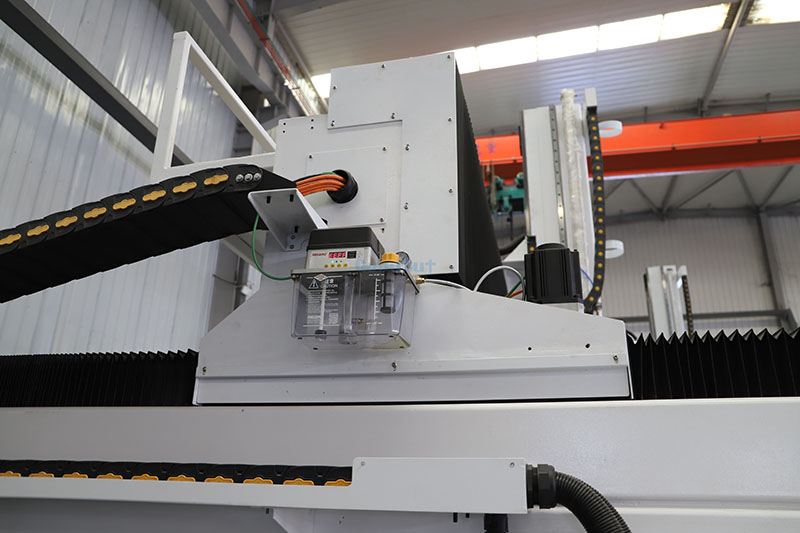

4. Adoptez le rail linéaire de haute précision de marque Japonaise THK avec système de lubrification, plus portable.


5.Configuration avec le servomoteur japonais Yaskawa, pour assurer une transmission plus forte et un bruit plus faible.

4 aixs (3)

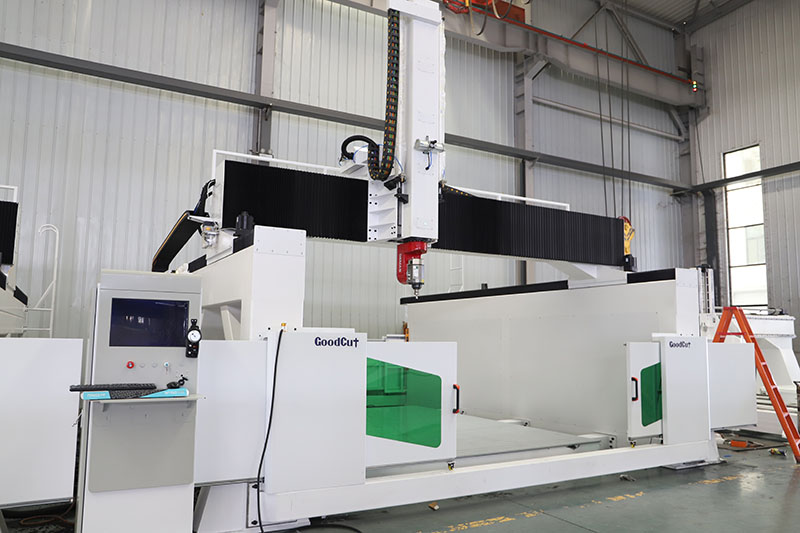

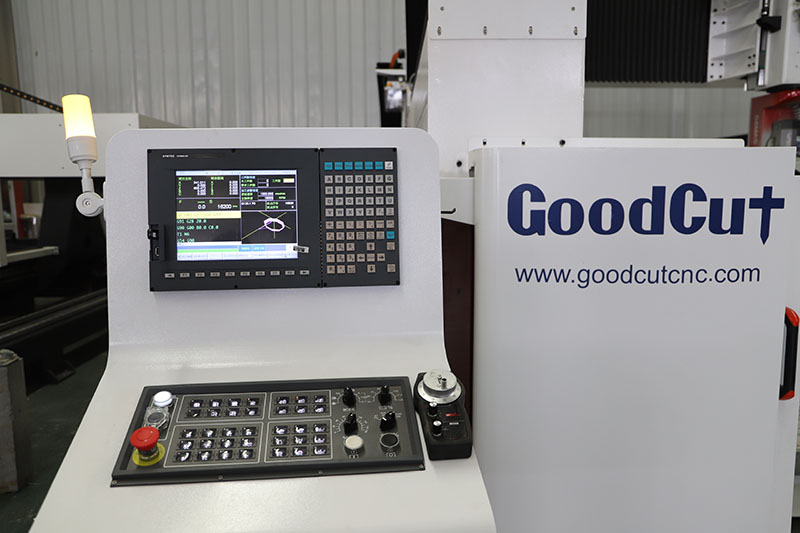

6. Armoire de commande indépendante, lance d'électricité forte et d'électricité faible pour rendre la maintenance plus pratique
7. Système de contrôle Taiwan Syntec 60WE

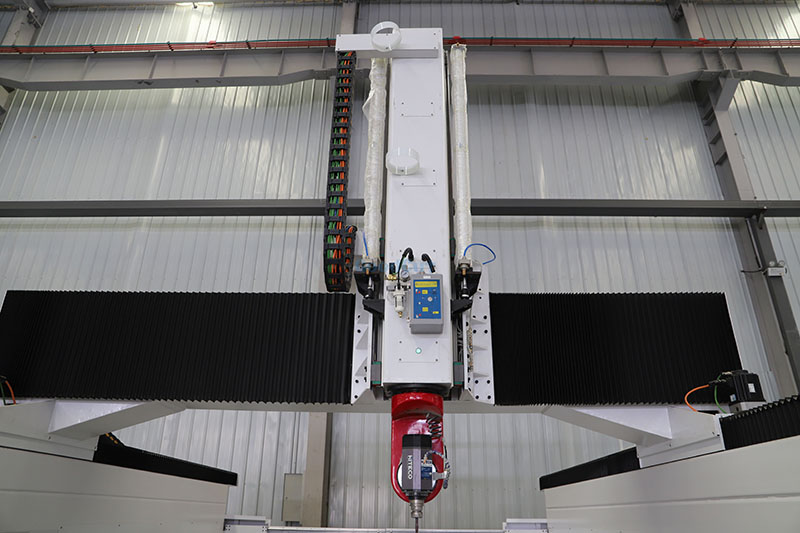

Broche hiteco 5 axes 10 KW

Broche Hiteco 5 axes 10KW

5 axis router (27)

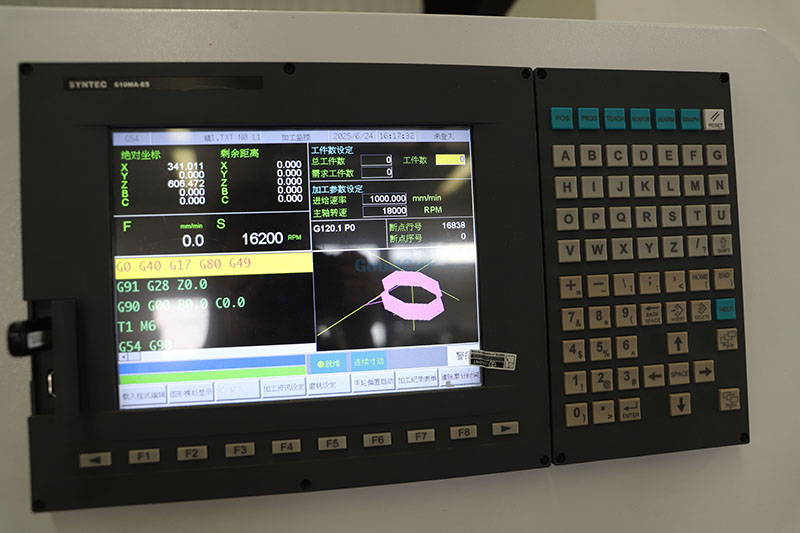

Système Syntec de Taiwan
Fonctionnement sûr et fiable, lecture rapide et efficace du code, et disposer de capacités de simulation en ligne, de surveillance en ligne, pour garantir un traitement efficace et sûr

Application:

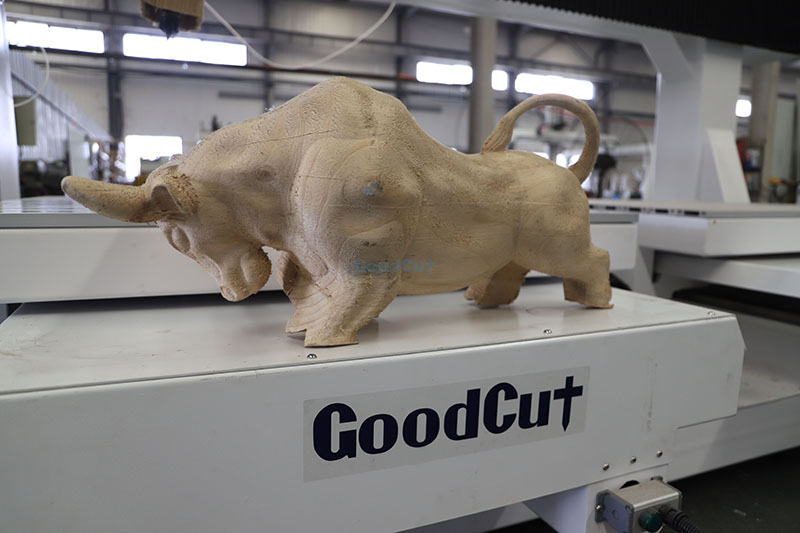

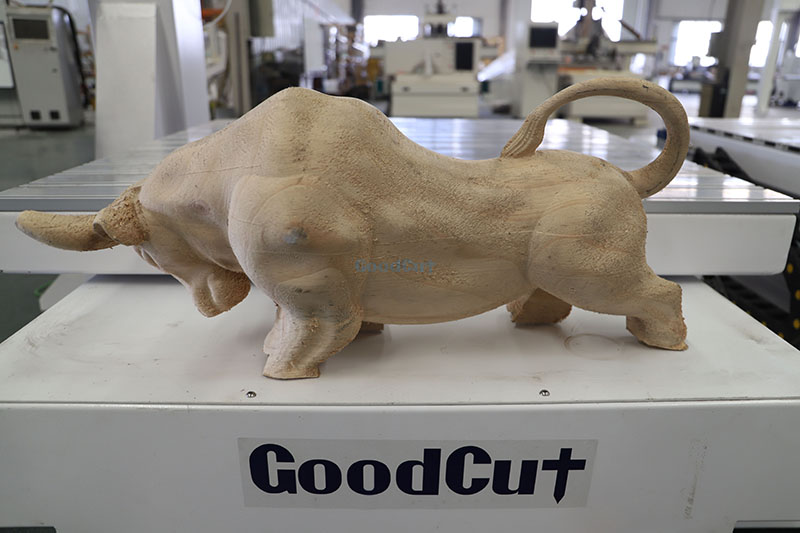

1. Industrie du meuble en bois : plaque ondulée, motif fin, meubles anciens, porte en bois, paravent, châssis artisanal, portails composites, portes de placard, portes intérieures, pieds de canapé, têtes de lit, etc.
2. Industrie de la publicité : identification publicitaire, fabrication de soupirs, gravure et découpe d'acrylique, fabrication de mots en cristal, moulage de blaster et fabrication d'autres dérivés de matériel publicitaire.

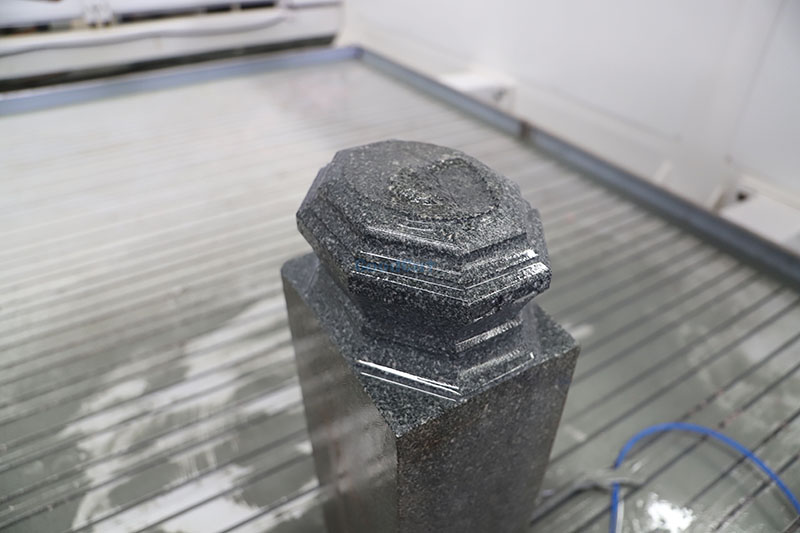

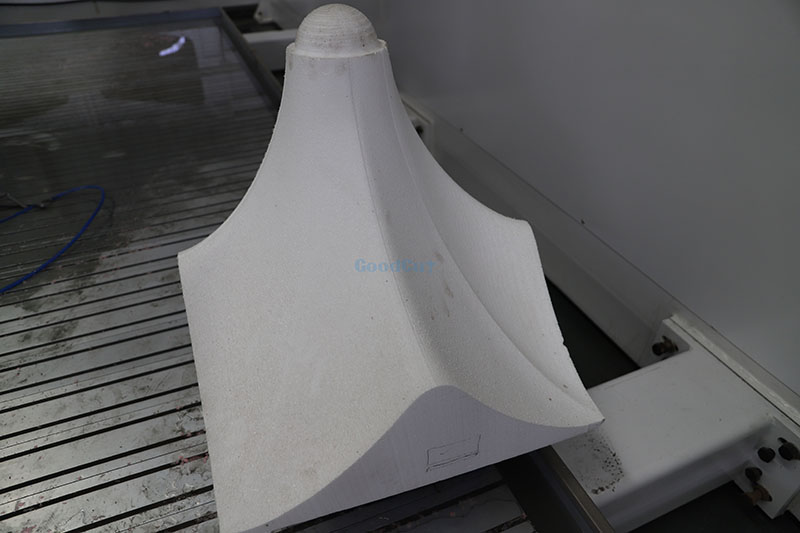

3. Industrie des matrices : une sculpture de moules en cuivre, aluminium, fer et autres métaux, ainsi que du marbre artificiel, du sable, des feuilles de plastique, des tuyaux en PVC, des planches de bois et autres moules non métalliques.

5 axis router (12)5 axis router (13)
